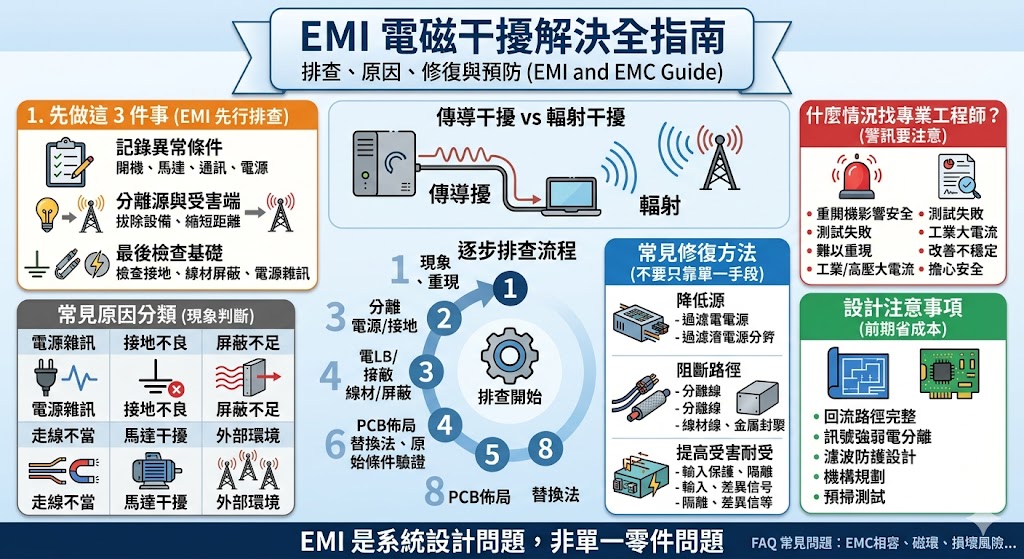

EMI 電磁干擾怎麼辦？先做這 3 件事快速判斷

當設備出現訊號不穩、螢幕閃爍、感測器誤動作、通訊斷線、馬達啟動時其他設備異常，很多時候都可能和 EMI 電磁干擾有關。EMI 是指電磁能量干擾到電子設備、線路或訊號傳輸，造成設備表現不穩定。它不一定代表產品壞掉，但如果沒有正確排查，可能會讓問題反覆發生，甚至影響產品穩定性與安規測試結果。

如果這三項做完後，異常仍然存在，就需要進一步從「傳導干擾」與「輻射干擾」兩個方向排查。簡單來說，傳導干擾多半是透過電源線、訊號線、接地路徑傳進來；輻射干擾則是透過空間電磁場影響設備。排查 EMI 電磁干擾時，不建議一開始就亂加濾波器或亂改線，因為沒有先找出干擾路徑，修復效果通常不穩定。

EMI 電磁干擾常見原因分類表：從現象判斷方向

EMI 電磁干擾通常不是單一原因造成，而是「干擾源、耦合路徑、受干擾設備」三者同時存在。也就是說，要解決問題，不一定只能消除干擾源，也可以從阻斷傳播路徑、提高設備抗干擾能力下手。以下表格可以先幫你快速分類問題。

EMI 電磁干擾逐步排查流程：照順序做比較有效

排查 EMI 電磁干擾最忌諱直接憑經驗亂改，因為 EMI 問題常常具有條件性。今天加磁環有效，不代表真正問題被解決；今天換一條線改善，也可能只是暫時避開干擾路徑。比較可靠的方式，是先把問題重現條件固定下來，再逐步縮小範圍。

步驟 1：先確認 EMI 電磁干擾的異常現象

先把異常描述清楚，例如是螢幕閃爍、訊號中斷、控制器重開機、感測數值跳動，還是設備完全無反應。越精準的現象描述，越容易找出干擾路徑。建議記錄發生時間、設備狀態、周邊設備是否啟動、線材是否移動、距離是否改變，避免只用「不穩定」這類模糊描述。

步驟 2：確認問題是否能穩定重現

EMI 電磁干擾如果不能重現，就很難判斷修復是否有效。你可以嘗試在相同環境下重複開關設備、啟動馬達、切換電源、傳輸資料，觀察異常是否每次都出現。若只有偶發發生，也要記錄它和溫度、負載、開關瞬間、線材擺放或外部設備運作是否有關。

步驟 3：分離干擾源、受干擾端與耦合路徑

EMI 排查可以用三個問題來看：誰發出干擾？誰被影響？干擾透過哪裡傳過去？干擾源可能是電源供應器、馬達、變頻器、繼電器、無線模組或高速數位電路；受干擾端可能是感測器、控制板、通訊模組或顯示設備；耦合路徑可能是電源線、訊號線、接地線或空間輻射。

步驟 4：先檢查電源與接地狀態

很多 EMI 電磁干擾問題都和電源與接地有關。你可以先確認設備是否共用同一插座、是否接在同一延長線、是否與大功率設備共用電源迴路。接地方面要特別注意，接地不是越多越好，而是要避免不合理的地迴路、浮地、機殼地與訊號地混亂連接。若接地規劃錯誤，反而可能讓干擾更容易流入敏感電路。

步驟 5：檢查線材長度、走線與屏蔽方式

線材是 EMI 電磁干擾最常見的傳播路徑。長線容易像天線一樣接收或輻射雜訊，尤其是訊號線與動力線綁在一起時，干擾會更明顯。排查時可以先嘗試縮短線材、改變線材位置、讓訊號線遠離馬達線與電源線，並觀察是否改善。若使用屏蔽線，也要確認屏蔽層接地方式是否正確，否則屏蔽效果可能大打折扣。

步驟 6：確認 PCB 佈局與回流路徑是否合理

如果問題發生在產品開發或量產測試階段，就要檢查 PCB 設計。高速訊號線是否太長、是否跨越分割地、是否缺乏完整參考平面、電源去耦是否不足、開關電源區是否太靠近敏感訊號，這些都會影響 EMI 表現。很多產品在實驗室測試輻射超標，背後常常不是單一元件問題，而是佈局與回流路徑沒有處理好。

步驟 7：用替換法確認問題是否來自特定零件或模組

當你已經初步鎖定某個區域，可以用替換法進一步確認。例如更換電源供應器、更換線材、更換控制板、換成短線、拿掉某個外接模組，觀察 EMI 電磁干擾是否消失。替換法的重點是一次只改一個變因，否則即使問題改善，也很難知道真正有效的是哪一個調整。

步驟 8：修正後再回到原始條件驗證

EMI 修復不是改完看起來正常就結束，而是要回到原本最容易出問題的條件下重新驗證。若原本是馬達啟動時異常，就要重複馬達啟動測試；若原本是通訊距離變長時失敗，就要恢復原本線長測試。只有在原始條件下穩定通過，才代表修復方向比較可信。

EMI 電磁干擾常見修復方法：不要只靠單一手段

處理 EMI 電磁干擾通常需要多種方法搭配，而不是只加一個磁環或一顆電容就能保證解決。比較穩定的修復策略，是針對干擾源、傳播路徑與受害端同時改善。以下是常見處理方式。

降低干擾源：從產生雜訊的位置處理

如果干擾源來自開關電源、馬達、繼電器或高速訊號，就要優先處理源頭。例如改善開關電源濾波、調整驅動器切換速度、在繼電器或感性負載端加入抑制元件，或改善馬達驅動器輸出端濾波。源頭處理通常比在受干擾端補救更有效。

阻斷傳播路徑：改善線材、屏蔽與接地

當 EMI 是透過線材或空間傳播時，可以從線材分離、縮短線長、使用屏蔽線、加裝濾波器、改善金屬外殼導通性等方向下手。訊號線和電源線不要長距離平行，必要時可以交叉但避免貼在一起。屏蔽不是裝了就有效，屏蔽層如何接地、接在單端或雙端，都要依頻率、環境與系統架構判斷。

提高受害端耐受度：讓設備更不容易被干擾

如果受干擾端是感測器、通訊介面或控制板，可以考慮增加輸入保護、濾波、隔離、差動訊號設計，或提升電源去耦能力。對產品設計來說，抗干擾能力不是最後才補，而是應該在電路設計、PCB 佈局、線材選擇與機構規劃階段就一起考慮。

什麼情況要找專業工程師？這些 EMI 電磁干擾警訊要注意

有些 EMI 電磁干擾可以靠基本排查改善，但如果牽涉到產品安規、量產穩定性、高壓設備或工業控制系統，就不建議只靠經驗處理。以下情況建議找具備 EMC、電源、PCB 或系統整合經驗的工程師協助。

• 設備有異常重開機、誤動作，且已影響生產、通訊或安全控制。
• 產品在 EMC 測試中輻射超標、傳導超標或抗擾度測試失敗。
• 問題只在特定場域發生，換地方後又正常，難以自行重現。
• 干擾與高壓、大電流、馬達、變頻器、醫療或工業設備有關。
• 已經嘗試加磁環、換線、接地、濾波，但改善效果不穩定。
• PCB 已進入量產階段，修改成本高，需要精準判斷問題點。
• 不確定接地與屏蔽方式是否安全，或擔心錯誤接法造成風險。

尤其是和電源、高壓、工業設備相關的 EMI 問題，不建議自行拆改設備內部線路。錯誤接地、錯誤短接或不合適的濾波元件，可能造成設備損壞、保固失效或安全風險。專業工程師通常會搭配示波器、頻譜分析儀、近場探棒、LISN、電流探棒等工具，從數據判斷干擾頻率與路徑。

EMI 電磁干擾預防與設計注意事項：前期做好比較省成本

EMI 電磁干擾最理想的處理方式，是在設計初期就預防，而不是等測試失敗或現場異常後才補救。後期修 EMI 往往成本更高，因為可能牽涉到 PCB 改版、線材更換、機構修改或供應鏈調整。

• PCB 設計時保留完整回流路徑，避免高速訊號跨越分割平面。
• 開關電源、高頻電路、馬達驅動與敏感類比訊號應適當分區。
• 電源入口、通訊接口與外接線材位置要預留濾波與防護設計。
• 線材規劃要分開強電、弱電、訊號線與動力線，避免長距離平行。
• 機殼、屏蔽層、接地點要有一致的系統規劃，不要現場任意補線。
• 產品開發階段可先做預掃測試，提早發現高風險頻段。
• 若產品要上市或進入特定市場，應提早確認 EMC 相關測試需求。

從工程角度來看，EMI 電磁干擾不是單一零件問題，而是系統設計問題。好的 EMI 設計會同時考慮電源、訊號、機構、接地、線材與使用環境。只要前期多做一些規劃，後期遇到干擾問題的機率就會降低很多。
