ISO 7637 測試失敗怎麼辦？先做這 3 件事

當車用電子產品在做 ISO 7637 測試時出現重啟、當機、通訊中斷、輸出異常、保險絲燒毀、IC 損壞或測試數據不穩，第一時間不要直接判定產品設計完全失敗。ISO 7637 主要關注道路車輛中因供電線路、線束耦合、切換負載、馬達、繼電器、電感性負載或電源系統變化所造成的電氣暫態干擾。這類問題通常不是單一零件造成，而是電源防護、接地、線束、測試配置、元件耐受度與系統復歸策略共同影響。

ISO 7637 問題最怕的是沒有把「測試配置」與「產品本身問題」分開看。有些失敗其實是測試線長、接地方式、負載條件、DUT 狀態設定不一致造成；也有些是產品真的缺少 TVS、濾波、反接保護、電源保持時間或 PCB 佈局隔離。下面會用原因分類、排查流程與修復方向，協助工程師或產品開發團隊快速判斷下一步。

ISO 7637 常見失敗原因分類表：從現象判斷方向

ISO 7637 失敗通常可以從「測試條件、電源入口、防護元件、PCB 佈局、系統復歸、通訊抗擾度」幾個方向排查。先把原因分類，會比直接更換零件更有效率，也能避免修了一個問題卻引出另一個問題。

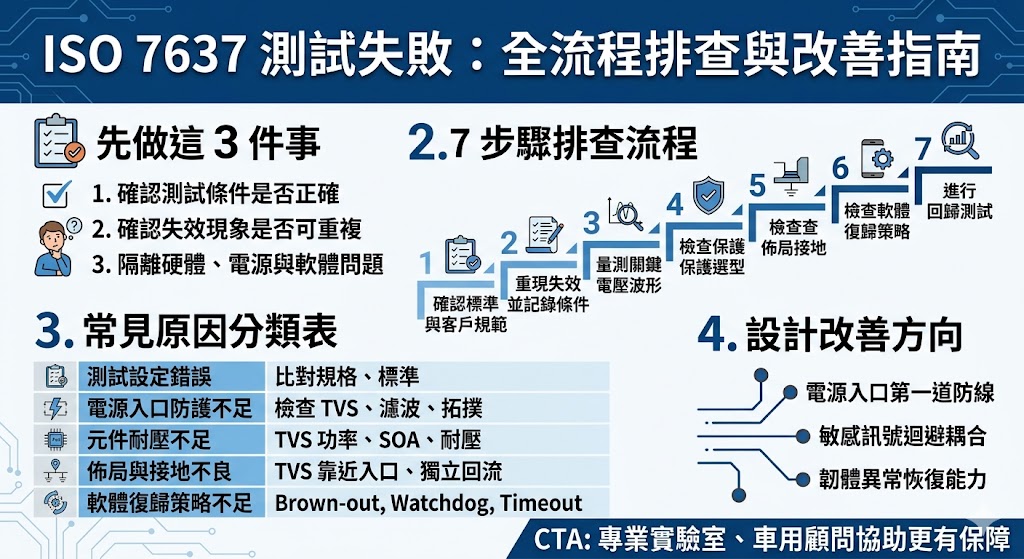

ISO 7637 逐步排查流程：7 步驟找出問題點

ISO 7637 排查建議按照「確認規格 → 重現問題 → 定位失效點 → 量測波形 → 修改防護 → 驗證復歸 → 回歸測試」的順序進行。這樣做可以避免過度依賴經驗猜測，也能讓每一次設計變更都有測試依據。

步驟 1：確認 ISO 7637 測試版本與客戶規範

先確認產品要符合的是 ISO 7637 哪一個部分，例如供電線路傳導暫態、非供電線路的電容或電感耦合，或是客戶自訂的車廠規範。很多車廠會在 ISO 7637 基礎上修改脈衝等級、施加次數、功能狀態與判定標準，所以不能只看標準名稱就開始測試。

工程團隊應先把測試計畫整理成表格，包含 DUT 工作模式、供電電壓、負載條件、Pulse 類型、施加位置、判定等級與允收條件。若規格定義不清楚，後續即使測試通過，也可能在客戶端驗證時被判定不符合。

步驟 2：重現失效現象並記錄完整條件

ISO 7637 問題必須先確認是否可以重複發生。記錄產品是在第幾次脈衝後異常、異常是否每次都出現、是否只在特定工作模式下發生、是否與負載切換或通訊狀態有關。若只有偶發現象，更要保留波形、影片、log 與測試照片，方便後續比對。

建議把失效現象分成幾類：功能暫停但可自動恢復、需要重啟才恢復、資料錯誤但硬體未損壞、產品永久損壞。不同等級的問題代表修復方向不同，不能把所有失敗都當作同一種故障處理。

步驟 3：量測電源入口與後級電壓波形

排查 ISO 7637 時，示波器量測位置很重要。至少要量測連接器輸入端、防護元件後端、DC-DC 或 LDO 輸入端、MCU 供電端與關鍵通訊線。這樣才能判斷暫態是被入口防護吸收，還是已經穿透到敏感電路。

若輸入端波形很高但防護後波形已被壓低，代表入口保護可能有效，問題可能在電源保持或韌體復歸。若防護後仍有尖峰進入後級，則要檢查 TVS 箝位電壓、回流路徑、佈局距離與濾波設計。

步驟 4：檢查 TVS、濾波與保護元件選型

TVS 不是裝了就一定有效。要確認其反向工作電壓、崩潰電壓、箝位電壓、峰值脈衝功率與封裝散熱能力是否符合實際脈衝能量。若 TVS 箝位電壓過高，後級 IC 仍可能受損；若工作電壓選太低，正常供電或 load dump 類型事件下可能誤導通或過熱。

濾波部分則要看電容 ESR、電感飽和電流、阻尼設計與高頻特性。只增加大電容不一定能處理快速暫態，有時需要小容量陶瓷電容搭配適當佈局，才能改善高頻尖峰。

步驟 5：檢查 PCB 佈局與接地回流路徑

在 ISO 7637 測試中，PCB 佈局常常比原理圖更關鍵。保護元件應盡量靠近連接器，讓暫態能量在入口處被導走，而不是穿過整片 PCB 後才進入保護元件。高電流回流路徑也不應與 MCU、感測器、ADC 或通訊收發器共用細窄路徑。

若產品有機殼地、訊號地、電源地與屏蔽層，必須確認各自連接策略。錯誤的接地方式可能讓暫態雜訊透過線束或外殼耦合到內部敏感電路，造成看似隨機的 reset 或通訊錯誤。

步驟 6：檢查 MCU reset、watchdog 與軟體復歸

有些 ISO 7637 失敗並不是硬體損壞，而是暫態讓 MCU、通訊 IC 或電源管理 IC 進入異常狀態。這時要檢查 brown-out reset 門檻、watchdog 是否正常啟用、異常中斷是否有處理、通訊 timeout 後是否能重連。

若客戶允許短暫功能中斷但要求自動恢復，韌體復歸策略就很重要。產品不應在一次暫態後永久卡死，也不應需要人工斷電才能恢復，除非規格明確允許。

步驟 7：完成修正後做回歸測試

每次修改 TVS、電容、電感、PCB jumper、接地方式或韌體設定後，都應保留變更紀錄，並用同樣測試條件重測。不要一次改太多項目，否則即使通過也很難知道真正有效的改善點是哪一個。

若時間允許，建議在正式實驗室測試前先做預掃或工程驗證。先用接近正式條件的方式找出弱點，再進入認證或客戶驗證階段，通常能降低重測成本與專案延誤風險。

什麼情況要找專業 EMC 實驗室？這些警訊要注意

ISO 7637 屬於車用 EMC 測試範圍，若問題已牽涉高能量脈衝、車廠測試規範、正式報告或產品損壞，就不建議只靠內部簡易設備判斷。以下情況應儘快找具備經驗的 EMC 實驗室、車用電子顧問或電源保護設計工程師協助。

• 產品在 ISO 7637 測試中出現永久性損壞，例如 IC 燒毀、保險絲熔斷、PCB 碳化。
• 同一產品在不同實驗室測試結果差異很大，無法判斷是配置問題還是設計問題。
• 客戶要求車廠等級規範，但內部只知道 ISO 7637 標準名稱，沒有完整測試條件。
• 產品已接近量產，任何 PCB 修改都會影響交期與成本。
• 測試中出現高溫、冒煙、異味、異常電流或電源供應器保護跳脫。
• 產品涉及安全功能、煞車、轉向、電池管理、車燈控制或關鍵控制單元。
• 團隊無法判斷失敗等級是否仍符合客戶允收條件。

專業實驗室除了提供設備，也能協助確認測試配置、波形校正、治具一致性與報告內容。對需要交付車廠或 Tier 1 客戶的產品來說，正確的測試方法與清楚的失效分析，往往比單純「測過一次」更重要。

ISO 7637 修復怎麼做？常見設計改善方向

ISO 7637 修復不是單純加大電容或更換 TVS。比較完整的做法，是從能量入口、電源轉換、訊號隔離、接地策略、PCB 佈局與韌體復歸一起評估。

電源入口要先建立第一道防線

電源入口通常會配置 TVS、保險絲、反接保護、濾波電容、共模或差模濾波元件。設計時要讓暫態能量在進入系統前先被限制，不要讓高能量尖峰一路進到 DC-DC、LDO 或 MCU 供電網。

敏感訊號線要避免被暫態耦合

CAN、LIN、感測器輸入、開關訊號與 ADC 線路都可能受暫態影響。若通訊常在 ISO 7637 測試中中斷，除了檢查收發器耐受度，也要看終端電阻、共模濾波、ESD 保護、線束走向與接地參考是否合理。

韌體要有異常偵測與恢復能力

車用環境不可能完全沒有干擾，因此產品除了硬體抗擾，也要具備可恢復能力。常見方法包含 watchdog reset、通訊 timeout 重連、錯誤狀態清除、電源異常偵測、資料完整性檢查與安全降級模式。

ISO 7637 測試注意事項：避免重測與誤判

ISO 7637 測試前，應把測試目的先講清楚：是研發階段預驗證、正式客戶驗證、設計比較，還是失效分析。不同目的會影響測試深度、樣品數量、記錄方式與判定標準。

• 測試前先確認標準版本與客戶規範，不要只寫 ISO 7637。
• DUT 工作模式要固定，例如待機、通訊中、滿載輸出或啟動瞬間。
• 測試線束、接地方式、負載條件與治具照片要完整保存。
• 失敗時要記錄 pulse 類型、次數、波形、產品狀態與恢復方式。
• 修正設計時不要一次改太多項，否則難以判斷改善來源。
• 正式送測前建議先做工程預掃，降低認證或客戶驗證失敗風險。

ISO 7637 的核心不是把產品「測到通過」而已，而是確認產品在車用暫態環境下能維持可接受的功能狀態。對車用電子產品來說，越早在設計階段納入 EMC 與電源防護思維，後期修改成本越低。
